犀牛命令工具使用教程，教你Blendsuraface ISO 防扭曲小技巧

犀牛命令工具使用教程，教你Blendsuraface ISO 防扭曲小技巧

众所周知，犀牛是一款功能强大的3D建模软件，它内置有很多工具命令等待着我们去发掘。犀牛blend surface是我们在建模中常用的工具命令，在曲面工具栏，指令: _BlendSrf，中文名称：混接曲面。对于这个工具命令相信你一定不会陌生，如何使用好它呢？下面优概念工业设计就为大家分享犀牛命令工具使用教程，教你Blendsuraface ISO 防扭曲小技巧。

   在做BLENDSURFACE混合过度的时候，会有局促的部位常常有混合面ISO扭曲造成面紊乱的情况，这时大家一般都会用BLENDSURFACE命令行里PlanarSections来强制ISO的方向让曲线整齐，可有时候此方法在混合空间关系复杂两个面的时候,往往不适用，可以用SWPPE2加关键线来代替Blendsurface。

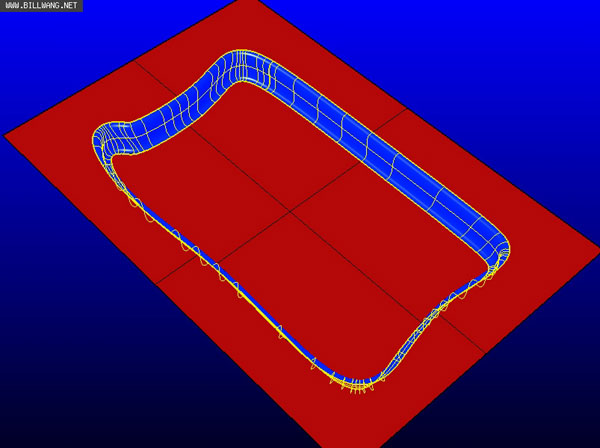

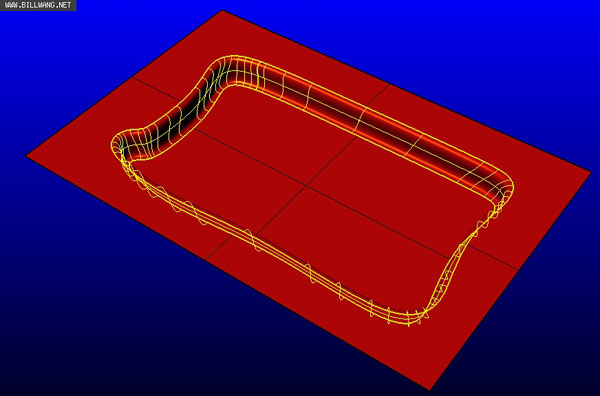

   现在给大家介绍一下通过Blendsurface增加关键线来控制ISO扭曲。效果见图，混合后在四个角的ISO实现扭曲。

增加关键线的方法：

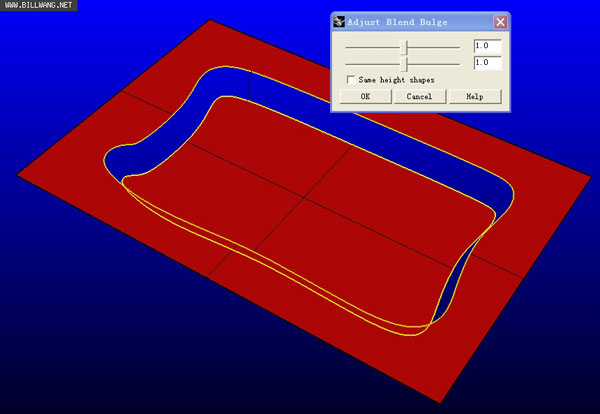

1、在操作到Adjust Blend Bulge窗口跳出来的时候，不要点击确定.

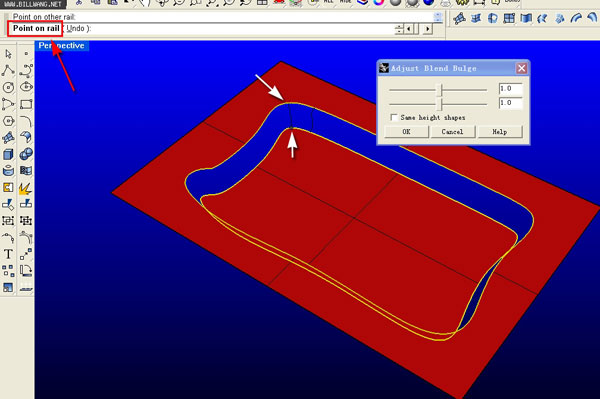

2、命令行出现了Point on rail ，是在提示你在轨迹上加第一个点，这时你可切换TOP视图在你需要加关键线的地方，比如图中弯折厉害的四个角上，上边点一下，命令行仍旧提示Point on rail , 那再在对边上点第2个点，这样一条关键线完成。这时，不要点右键或窗口确定按钮，你可继续在另一个地方继续加新的关键线，如果不再增加线了。点确定或右键即可。

3、曲线ISO已经改观。
