犀牛建模实例图文教程，教你Rhino制作跑鞋图文教程
创意无限，设计就无止境，只要你想，你可以运用犀牛软件把所有物品都可以建出模型，犀牛软件的强大是真的无法现象的神奇，不信，你看看下面优概念工业设计为大家带来的犀牛建模实例教程，为大家带来的是Rhino制作跑鞋实例教程，非常有学习和参考价值的犀牛建模实例图文教程。
最终效果图：
图为 跑鞋正面
图为鞋底的渲染图
现在我们开始讲解其制作步骤。

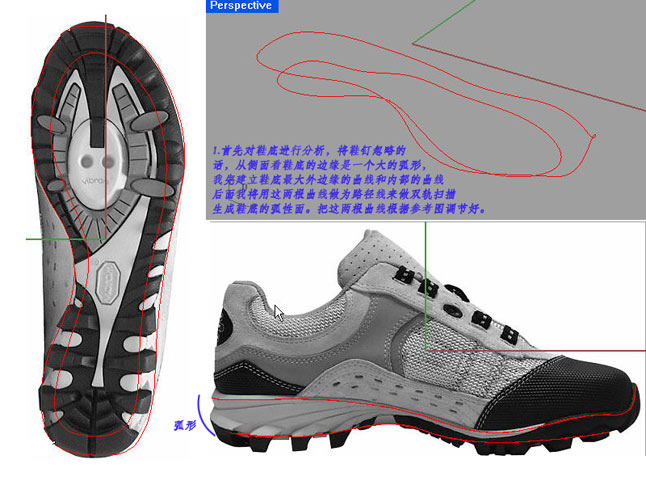

1、首先对鞋底进行分析，将鞋钉忽略的话，从侧面看鞋底的边缘是一个大的弧形，我先建立鞋底最大外边缘的曲线和内部的曲线，后面我将用这两极曲线做为路径线来做双轨扫描生成鞋底的弧性面。把这两极曲线根据参考图调节好。

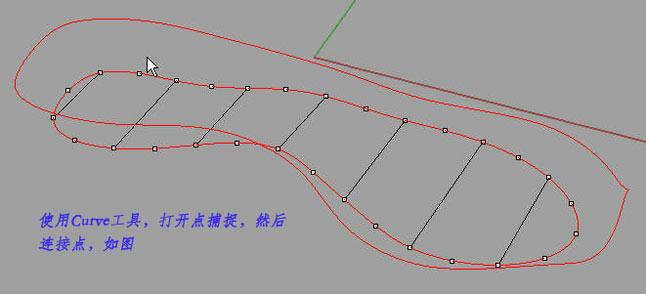

使用curve工具，打开点捕捉，然后连接点，如图。

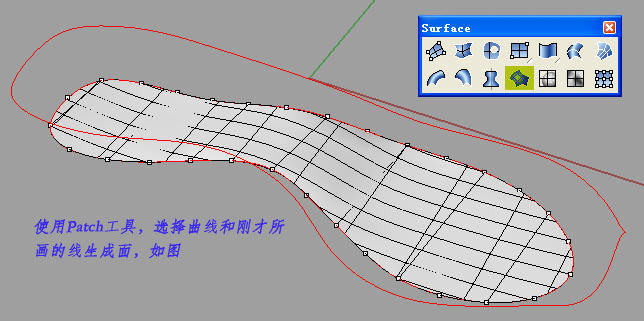

使用patch工具，选择曲线和刚才所画的线生成面，如图。
首先使用extrude对上面的曲线进行拉伸，并在顶视图中画直线，如图。然后使用project将直线投影到曲面上。

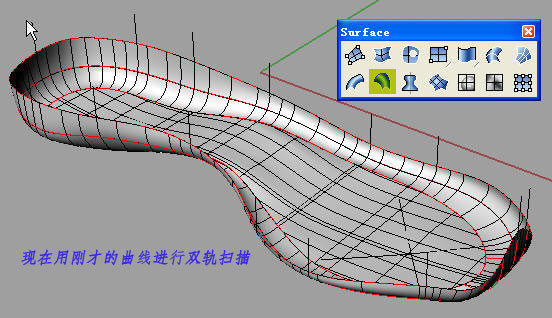

现在用刚才的曲线进行双轨扫描。

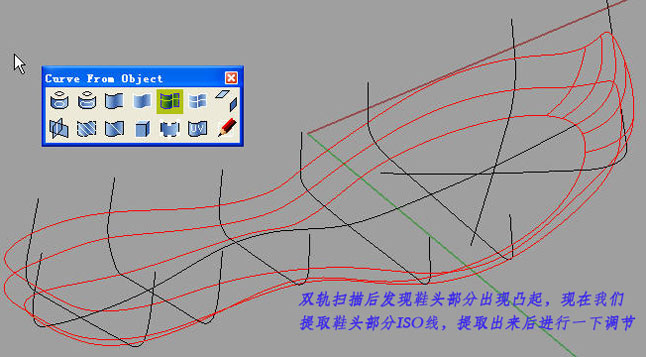

双轨扫描后发现鞋头部分出现凸起，现在我们提取鞋头的ISO线，再进行调节一下，如图。

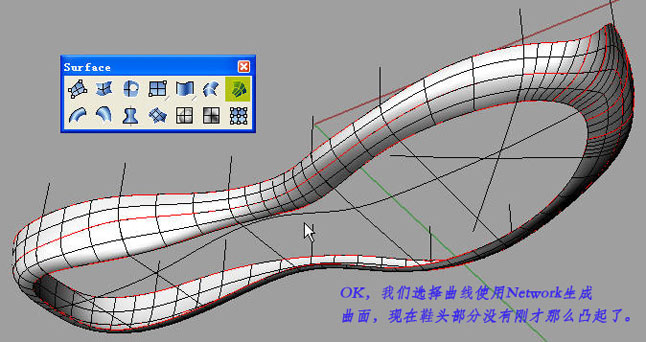

我们使用network生成曲面，如图。

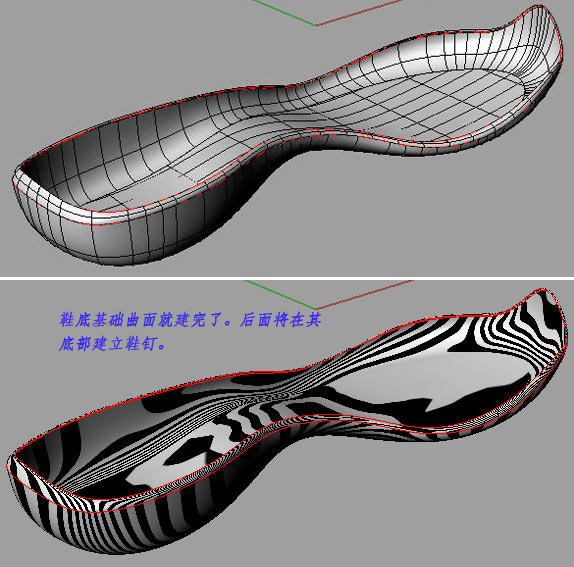

这样鞋底基础曲面就建立完成了，我们现在来讲解鞋底部建立鞋钉。

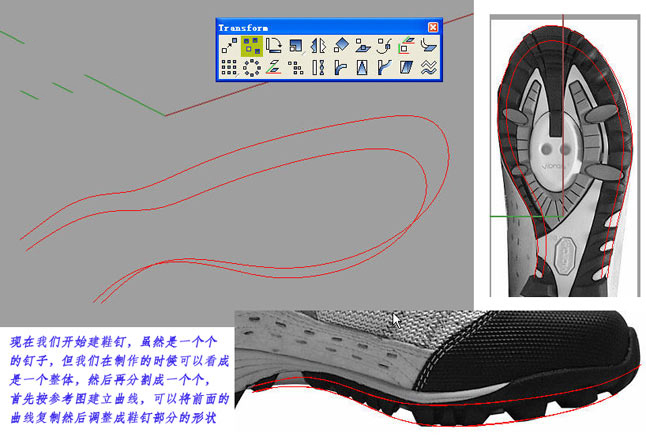

现在我们开始建立鞋钉，虽然是一个个的钉子，但我们在制作的时侯可以看成是一个整体，然后再分割成一个个的，首先按照参考图来建立曲线，可以将前面的曲线复制，然后调整成鞋钉部分的形状。

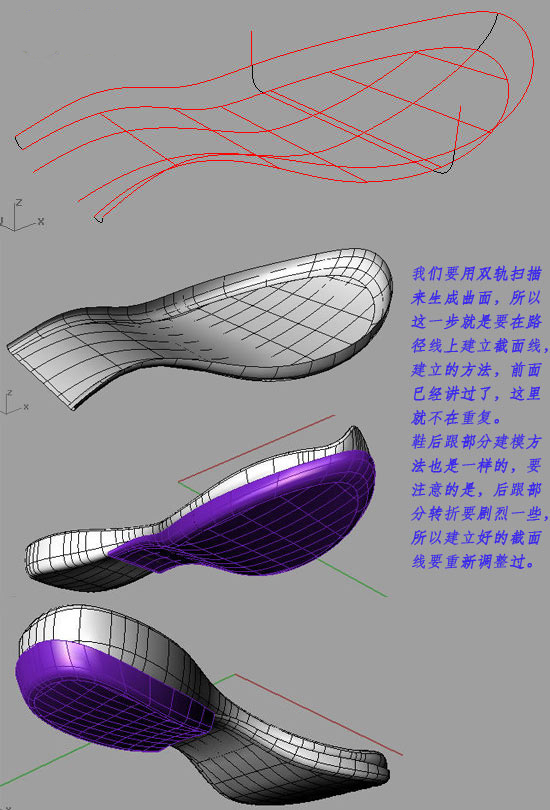

我们要用双轨扫描来生成曲面，所以这一步就是要在路径上建立截面线，建立的方法，前面已经讲过了，这里就不再重复。鞋后跟的部分建模方法一样，要注意的是后跟部分转折要剧烈一些，所以建立好的截面线要重新调整。
