KeyShot渲染实例教程,教你如何在KeyShot中渲染水

对于KeyShot软件初学者们来说,想要实现精致的渲染效果,你得下功夫去学习KeyShot软件的操作及使用技巧,相信不少人在学习中会碰到各种各样的问题,其中有很多物品的材质效果不懂的如何处理,比如逼真的水效果。为了便于新人学习,下面优概念工业设计就为大家带来KeyShot渲染实例教程,教你如何在KeyShot中渲染水的效果。

KeyShot渲染可以用于实现创建照片般真实的3d渲染的水效果,这一点通过KeyShot中科学准确的水材质即可轻松实现,应用液体凹凸贴图也很简单,今天我们一起来看看KeyShot用户Christian D’alberto如何使用KeyShot实现水与漂浮球体的合成。

水渲染

如何在KeyShot中渲染水

步骤一:在After Effects中创建水的凹凸贴图。

1、启动After Effects,创建一个Composition,长宽比为2048 x 2048,将其命名为Noise。

2、以相同的长宽比创建一个solid。

3、将分层噪波从Effect菜单应用到创建的solid。

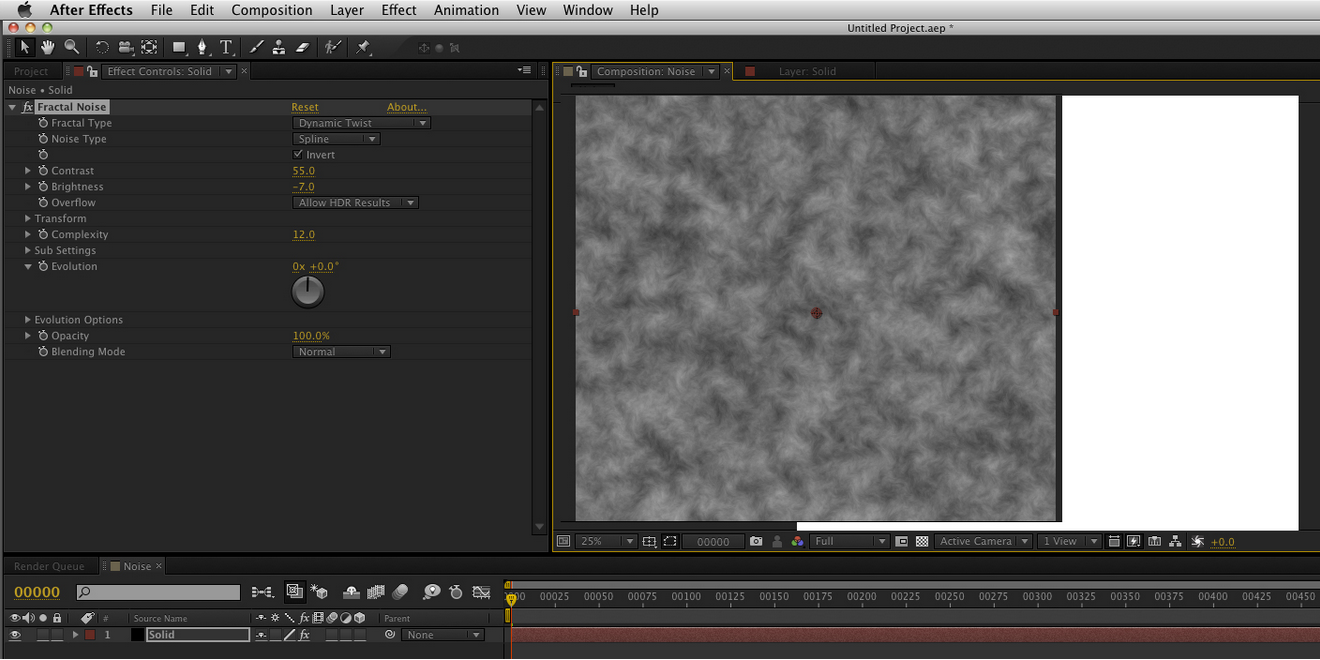

4、在effect Controls(特效控制台)选项卡下面将分层类型改为Dynamic twist(动态扭曲),Noise类型设置为spline,勾选invert(转换)复选框,将对比度调整为55,亮度调整为-7,复杂度调整为12。

创建水凹凸贴图

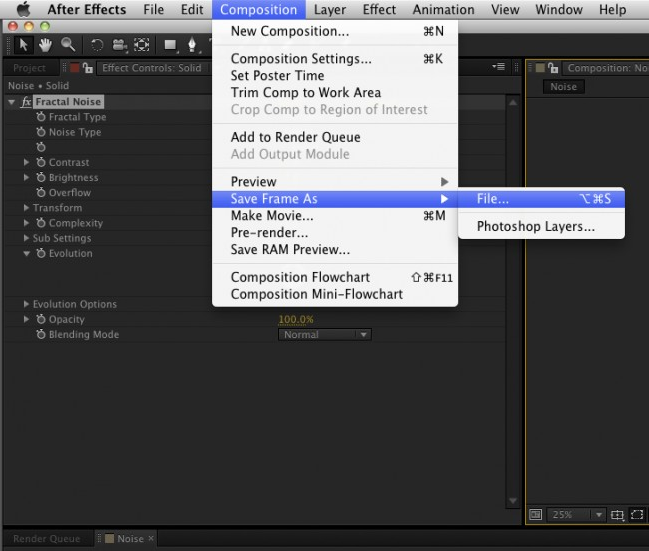

5、依次点击Composition > Save Frame As…

另存为

6、选择文件保存位置,然后点击渲染。

步骤二:在Photoshop中平铺和模糊置换贴图。

1、在Photoshop中打开Noise文件。

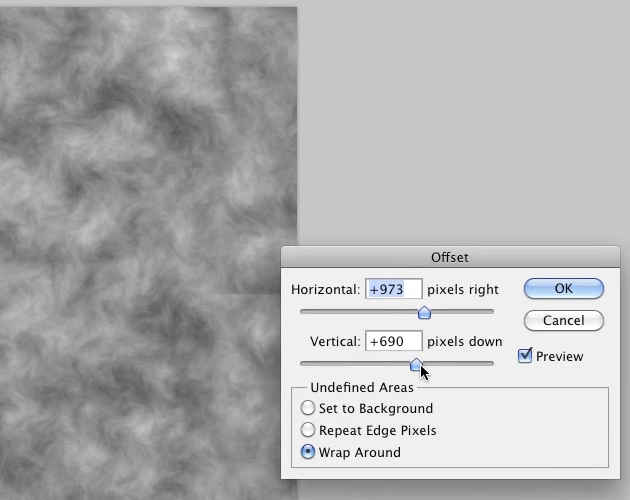

2、在滤镜菜单下面,应用Offset效果。

3、将水平像素设置为+973,垂直像素设置为+690。

4、使用克隆工具,克隆出你所看到的所有接缝。

克隆接缝

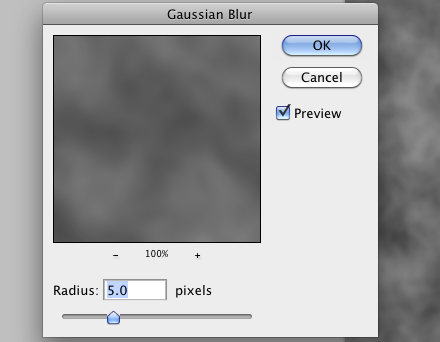

5、选择图层,应用Gaussian模糊滤镜,半径设置为5。

应用滤镜

6、将文件保存为jpeg图像格式。

步骤三:在Maya里创建场景。

1、打开Maya,创建一个平面,命名为“水”,将细分宽度和高度设置为20。

2、复制该平面,改名为反射,将其移到“水”平面下面。

3、创建一个相机—将相机放到“水”的边缘,面向水平线。

创建场景

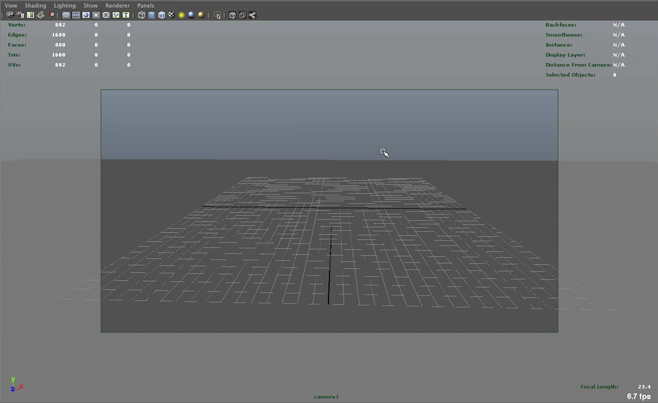

5、将视窗从perceptive改成相机1,选中所有几何图形进行缩放,以填补两边的间隙。

填补空隙

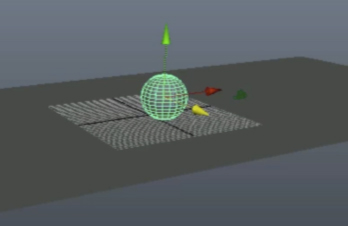

6、创建一个poly球体放到水上面。

创建poly球体

7、选中相机,导航到属性编辑器,将胶片长宽比修改为1.78。

8、退出Maya之前,需要确保场景里的每一个对象都有不同的材质,在材质编辑器下面创建三个不同的lamberts(亮度单位),每个对象分配一个。

9、以FBX格式导出场景。

步骤四:在KeyShot里渲染模型。

1、打开KeyShot,导入FBX文件。

2、使用材质编辑器,拖放平面顶部液体分组里的水材质。

3、接下来,从architecture分组里将Brick材质拖放到底部平面上。

4、右击底部平面打开Brick材质选项,取消勾选fresnel选项。

5、分配一个铬合金材质到球体,降低漫射颜色亮度。

6、在项目 > 相机选项卡下面,将视野修改为1。

7、使用环境选项卡加载HDRI,可以使用KeyShot自带的“hdri-locations_iceland_4k_hdz”。

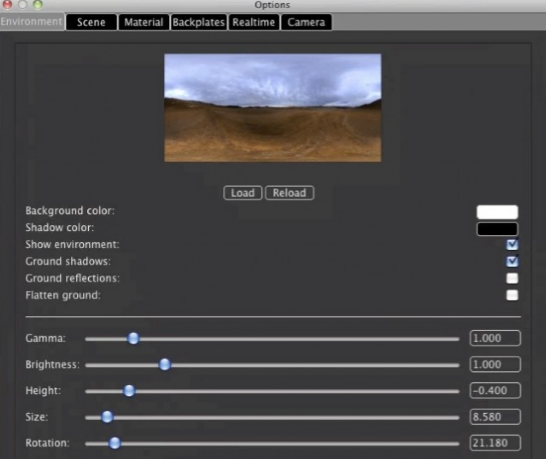

8、在环境选项下面,将高度调整为-0.400,大小调整为8.5850,旋转调整为21.180。

调整高度

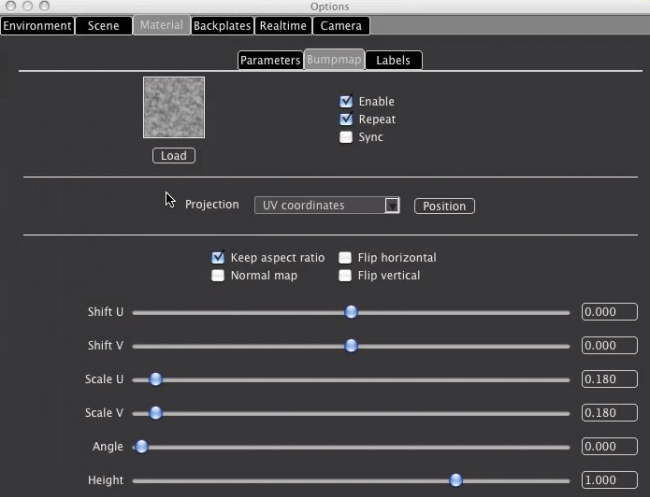

9、载入之前创建好的凹凸贴图,将Scale U和V修改为0.180。

载入凹凸贴图

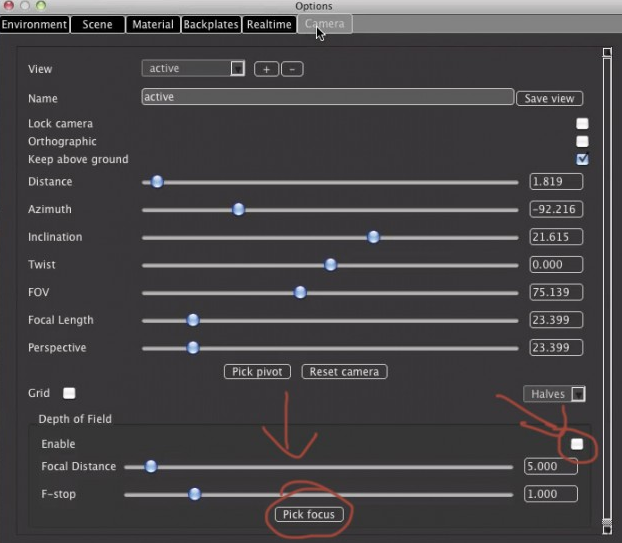

10、在相机选项下面,打开景深,使用‘选择聚焦点’功能定义球体的焦距。

定义球体焦距

11、最后,在主窗口点击渲染,完成渲染过程。
