产品设计手绘技巧,教你怎么练习透视和线条

透视是一种常见的自然现象,产品手绘表达要遵循这一现象规律。在产品手绘中,运用正确得透视方法,更科学得表现产品结构。(近大远小,近实远虚,前紧后松)。那么我们在产品设计手绘中需要如何处理透视效果呢,关于透视和线条的手绘处理有什么好的方法,以及如何练习呢?下面优概念就以实例为你讲解,教你怎么练习透视和线条。

直线是工业产品设计手绘中最常用的线条之一,在学习直线绘制技巧前,我们先来了解它的特性,并通过其特性来分析采用何种方法绘制能最大限度提高成功率。直线是一种机械性的线条,要想得到成功率高的直线,必然也要借助机械的力量,而不能仅仅凭直观的感受。初学者在绘制直线时,容易犯的错误是不自觉地以手肘为圆心进行绘制。这种“甩”出来的直线实际是一个大圆中的一小段弧线,绘制短直时看不出弊端,一旦线条过长,其弧线的轨迹就暴露无遗。这种绘制方法所凭借的就是前面所提到“直观感受”,所关注的也是只线条直与不直,而没有去思考如何才能形成正确率较高的直线运动轨迹。

假想绘制对象与眼睛之间有一假象平面(画面),

将绘制对象投射到画面上,从而在二维平面完成三维空间的表达。

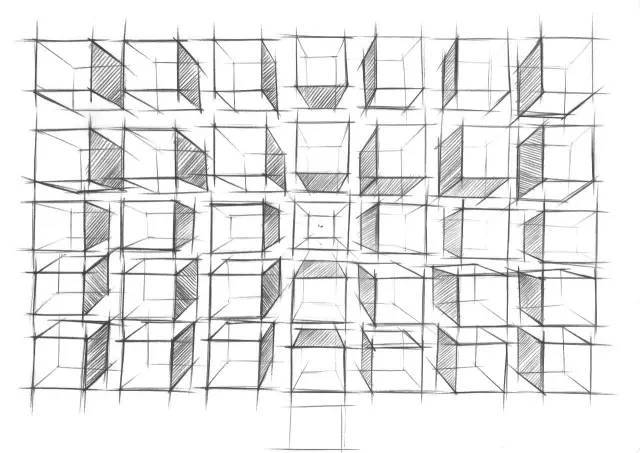

一.一点透视原理与实战技巧

一点透视就是说立方体放在一个水平面上,前方的面(正面)的四边分别与画纸四边平行时,上部朝纵深的平行直线与眼睛的高度一致,消失成为一点,而正面则为正方形。

透视学里的专业名词视点——人眼睛所在的地方。标识为S。视平线——与人眼等高的一条水平线HL。

站点——观者所站的位置。视点到底面的影像。标识为G。

灭点——透视点的消失点。标识为V。视距——视点到心点的垂直距离。

画面——物体成像的媒介面。标识为PP。

视高——从视平线到基面的垂直距离。标识为h。原线——与画面平行的线。在透视图中保持原方向,无消失。变线——与画面不平行的线。在透视图中有消失。

基面——景物的放置平面。一般指地面。标识为GP。先从左视图(AL),顶视图(AT)两个视图分析下变线和原线在画面(PP)中的成像, 前后分别用黄点和紫点表示出。然后在透视图上绘制出“A”在“PP”上成像,延长“A”成像变线,可以看到所有变线都消失在画面“PP”中心线上一点(灭点V)。这样的成像现象就是一点透视,也称平行透视。一点透视,在产品形态展现上表达充分,但表现上过于单一。

绘制步骤

1、从变线起点往灭点方向水平找距离;

2、将找到的距离点与反方向的测点连线;

3;找连线与变线的焦点,即为透视变化距离。

二.两点透视45°视角

两点透视就是把立方体画到画面上,立方体的四个面相对于画面倾斜成一定角度时,往纵深平行的直线产生了两个消失点。在这种情况下,与上下两个水平面相垂直的平行线也产生了长度的缩小,但是不带有消失点。

三.正三边形、五边形的绘制技巧

正三边形、五边形的绘制也就是三点透视,三点透视就是立方体相对于画面,其面及棱线都不平行时,面的边线可以延伸为三个消失点,用俯视或仰视等去看立方体就会形成三点透视。

正三角形的透视绘制技巧

正三角形又称等边三角形,为三边相等且三个内角均为 60°的三角形。绘制正三角形时,我们可借助圆形作为辅助。先将圆的半径2等分, 再将等分点D延长交圆形得到点B、 C,最后将点 A、B、C 相连,即可快速完成正三角形的绘制制技巧在产品透视图中的应用。同时,如果将正三角形进一步细分,我们便能得到正六边形。

[ 正五边形的透视绘制技巧]

正五边形为五边相等且五个内角均为 108°的图形,我们同样可借助圆形快速完成对正五边形的绘制。

1、先将圆的直径 3 等分,并将等上方分点 F 延长交圆形得到点 B、C;

2、将最下方等分线段再进行 3 等分,并将等分点 G 延长交圆形得到点 D、e;

3、将点 A、B、C、D、E 相连,完成正五边形的绘制。

PS:正五边形及正三角形透视绘制技巧并非正确的作图方法,与科学作图的结果存在一定的误差。这些误差对于工业产品设计手绘图可基本忽略不计,上述方法也只是为了帮助我们相对准确地快速完成形态的绘制,并不作为科学参考。

平行透视也叫一点透视,画透视一定要严谨,不能一、二、三点透视随意切换。一点透视它的底面和顶面的大小是由形体离视平线远近来确定的,离得越远也就越大,离得近反之。
