犀牛建模中我们会碰到各种各样的问题，比如不少小伙伴在接触到坐标的时候不知道它的意义，为什么不可以直接画呢？其实在犀牛建模实际应用的时候，必须手动输入坐标的时候很少。但是肯定不是说绝对没有，要根据情况灵活运用。重要的是，如果是犀牛初学者的话，坐标这个东西是一定要掌握的。如果你觉得自己已经掌握坐标了，当然可以直接画，只要大概一样就可以了，反正是练习，这样跳到后面的操作。但没掌握坐标前，建议踏踏实实跟着做。下面优概念为大家分享Rhino基础教程，教你犀牛坐标和极坐标的操作方法。

无论您是在绘制线，做一个点，创建一个体，系统会提示您输入一些点。在命令行提示“输入一个点（Choose a point）”的时候，此时光标会变成：

您有两种方法去输入这些点：

.直接在视窗中用鼠标输入
.在命令行键入点的坐标。

——坐标系：

——世界坐标系（WCS）：

在RHINO3D中，世界坐标系是绝对的、不变的坐标系。它由原点、X轴、Y轴、Z轴组成。在所有的视窗中会显示WCS的图标：

——作图平面

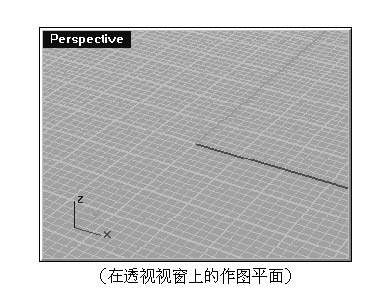

为了显示WCS，系统设定在每个视窗中都有一个作图平面（CPlane）,作图平面可以确定方向，也可以表现WCS，但与WCS是无关的。

作图平面是根据每个视窗的观察角度而定义的。默认的作图平面是与视窗的观察角度一致的，当然，您是可以定义自己的用户坐标系（UCS）。

您在任何视窗上作图，所作的点都会在作图平面上，除非，您使用了捕捉或打开了正交模式等。

——用户坐标系（UCS）

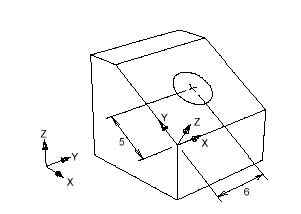

用户在作图的过程中，也许要输入的点不在WCS上，此时，您需要建立用户坐标系。下图是一个UCS的例子：

在WCS上是很难绘制一个基于斜面的圆，但如果您定义了UCS，把UCS作为当前的作图平面，绘制这个圆就会变得非常简单。如果想了解这一部分的详细信息，请参考系统中关于作图平面（CPlane）的帮助。

下图是一个例子：把作图平面确定在一个斜的面上，原心在这个面的左下角。

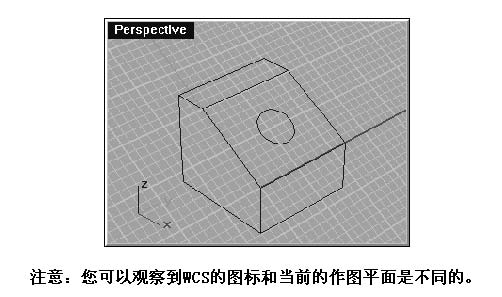

注意：您可以观察到WCS的图标和当前的作图平面是不同的。

——输入精确的坐标

当系统提示您要求输入一个点的时候，您可以输入精确的坐标数值基于当前的作图平面上。注意：在俯视图与前视图中输入点的坐标所得到的结果是不同的，因为，这两个视图的作图平面是不同的，所以它们的坐标系也是不同的。输入点的方法是在提示符下输入点的X轴的坐标，Y轴的坐标，Z轴的坐标（如果您需要）。中间用逗号“，”隔开。

——使用极坐标方式输入

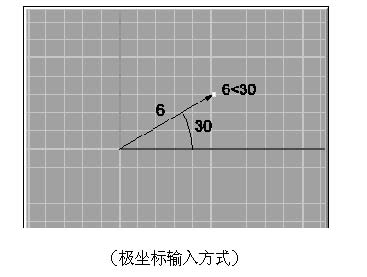

在输入点的时候，除了以坐标形式输入之外，还可以使用极坐标方式输入，格式是 “d< a”，其中d是极坐标的半径，a是角度。同样，在不同的作图平面输入数值，其结果是不同的。“<”的符号相似于几何上的角度符号。下图的输入为“6<30”。

——相对输入方式：

RHINO3D会记录着您当前输入的点的前一个点，当您输入当前点的时候，可以使用相对输入方式来输入。对于输入一串点的时候，相对输入方式是非常有用的。特别是对于您不知道前一点坐标的时候。

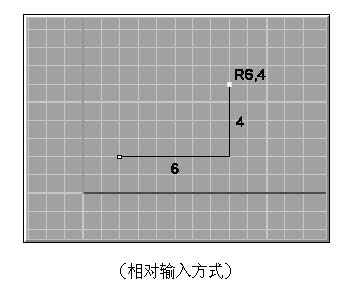

当您需要输入前一点的相对点，格式是：“rx,y”，含义是相对于前一点的X，Y的坐标，也可以理解为把前一点当作原点，其X，Y的坐标数值。如果您用过AUTOCAD等工具，您同样可以使用格式“@x,y”，下图的输入为“r6,4”或者“@6,4”。

——相对极坐标输入方式

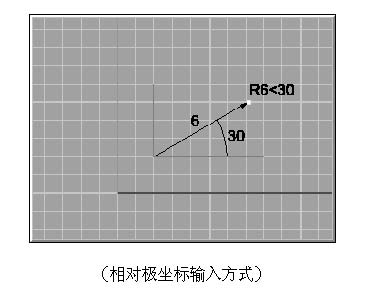

原理与上面介绍一样，格式是“rd<a”或“@d<a”。下图的输入是“r6<30”或“@6<30”。

当然，相对坐标输入方式也可以输入三维的点（存在Z轴的数值），但极坐标的输入方式就没有三维的概念。
