承接上半部分，为大家分享犀牛手机建模方法，这次的手机实战建模案例是诺基亚6100的建模图文教程，一款比较经典的手机，相信通读文章教程的你一定可以获益良多，当然犀牛建模想要掌握，你需要多加练习哦！付出与回报终究会成正比，加油吧！

捕捉端点,画直线

双轨扫描生成面.

勾出中间方向键轮廓

画圆,并注意它们在几个视图中的位置.

将刚才的按键轮廓线拉伸成面,将圆也生成面.然后将它们互相剪切.

这是剪切后的.

再做内部的按键

剪切,方向键完成.

画线,结合捕捉中点工具,在三角型内部画十字型结构线.

选择刚才的线.使用patch生成面.

画线

生成面,再剪切黄色线框的面.

再跟中间按键相互键切,并把下面切掉一部分.

现在再做数字键.同样,先画线.

要注意按键之间的缝隙比较大,画完整体按键外框线,在画三个按键的轮廓.然后拉伸出面.

将面相互剪切,再按参考图画线.

拉伸刚才画的线,用拉伸的面将按键面切成两块.再把拉伸面删除.

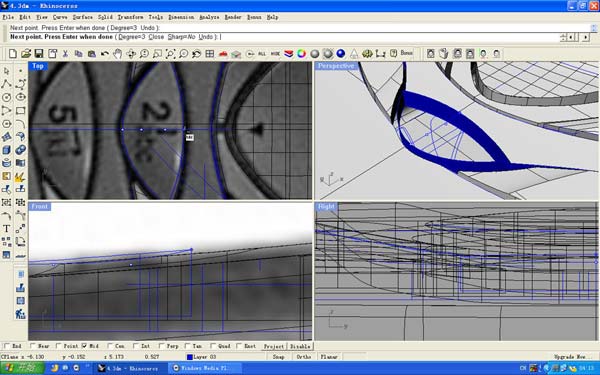

捕捉端点,画曲线,在right视图中调整曲线向下弯曲.

先将画的线沿着箭头所指的边线拉伸出面,再使用红圈内的工具将面两端延伸出一些.

将上一步生成的面与按键的面相互键切.

再来生成中间按键的鼓出面.捕捉中点画曲线.


再画一根,调整中间的控制点使曲线向上鼓出.


network,生成曲面.

相同的办法,制作其他的按键

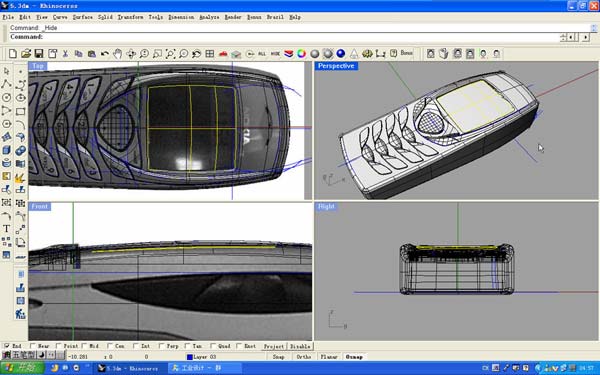

再制作镜片.


拉伸面


剪切面,然后在把镜面向下移动一些.


混合生成曲面.

现在做手机充电部位的造型.线画线.


先把线拉伸,再计算出拉伸面与手机底部的交线.选取交线生成一个圆管.

用圆管剪切两个面

选取边线混合(blend)生成曲面.

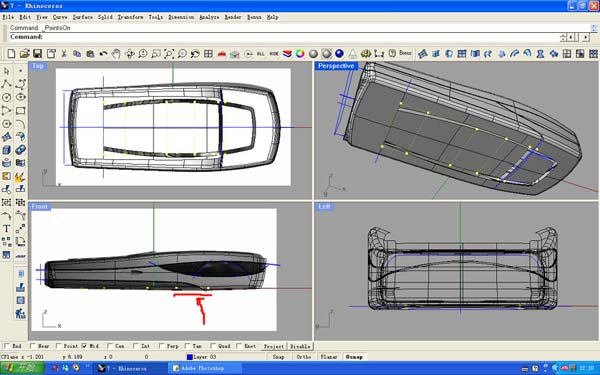

在front视图画封闭的曲线,注意红圈部分,如果大家能看到实际手机就会发现这里的边稍微凸出来,所以这里要留下凸出的边.(画曲线的目的是为了后面拉伸成实体后进行布尔运算的)


拉伸曲线生成实体


先做布尔运算,用手机修剪拉伸的实体,再提取边线生成圆管.

用圆管剪切.

再blend生成面.

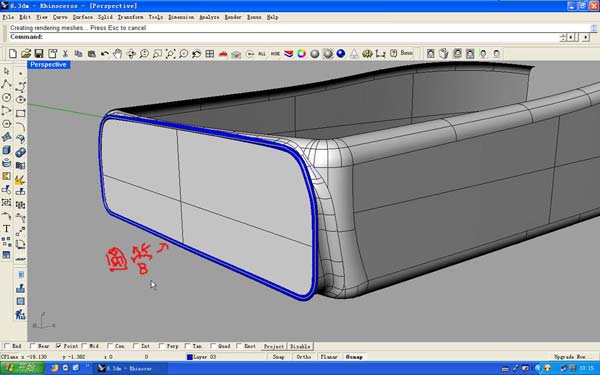

到上一步为止,一个模型的大体形态已经出来了.这里再把模型分开,分为面壳,中框,电池盖.先依参考图画线

拉伸出面,

剪切面.

这是分出来的面壳

再拉伸电池盖部位的线.

剪切面

同样的,把这部分剪切出来.

要注意的是,面壳,中框,电池盖之间是有缝隙的.所以要把缝隙剪切出来,然后拉伸边线,做出缝隙.

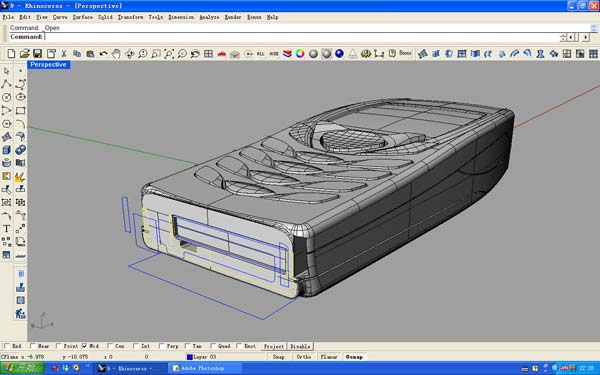

现在做手机背面的造型.先要画线.

用红箭头标出的线把底面切成两部分.

再拉伸刚才画的曲线.

删除不要的面,在把控制点打开调整控制点,注意把红线划出的控制点向上调整就可以了.要保持另一边的3排控制点不动,这样可以保持曲面与另一边的G2连续.

再用Blend或者是双轨扫描生成曲面.

再制作手机充电部分的造型,只是简单的剪面,拉伸面的工作.

完成的

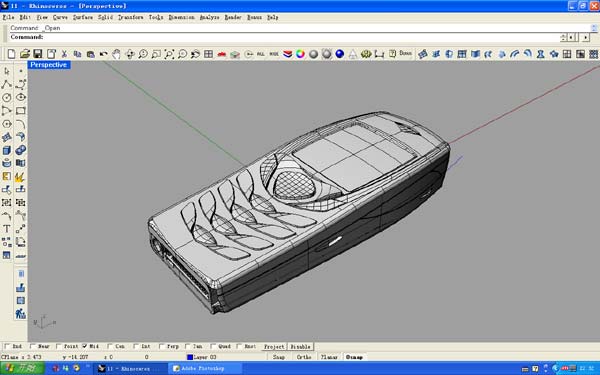

这就差不多完成了.剩下的就是添加细节的工作,然后将倒角的工作做完就OK了.

以上就是犀牛诺基亚6100的建模教程的所有图文步骤，大家上下两篇结合在一起观看，学习，优概念还是比较推荐大家手动尝试建模试一下哦，看看你学会了多少呢？
